【Efinix Ti60】TinyML Hello World

本文將示範官方提供的Ti60F225_tinyml_hello_world執行步驟。

請讀者先從官方github下載TinyML repo: https://github.com/Efinix-Inc/tinyml

(1) Verilog workflow

• 以Efinty IDE開啟Ti60F225_tinyml_hello_world專案

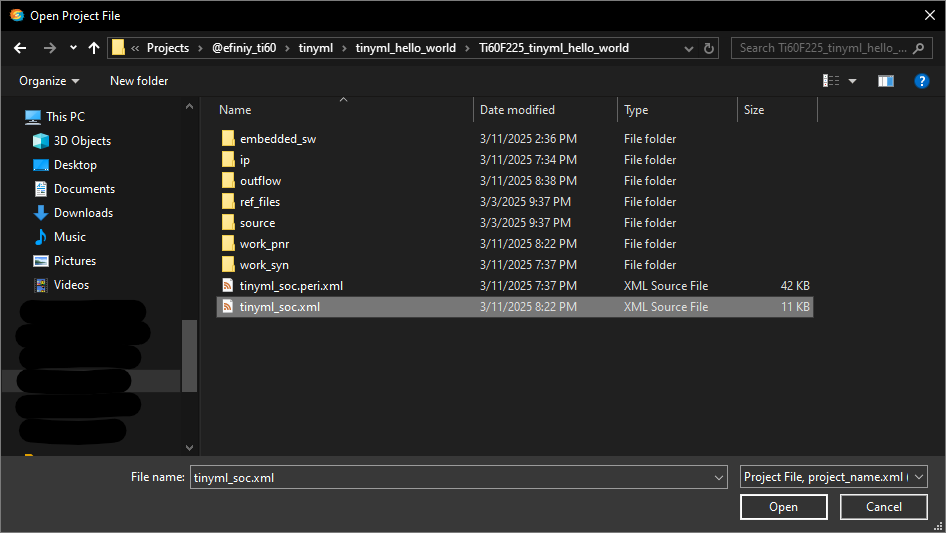

  專案路徑

• 在左側專案選單中，找到IP->SapphireSoc，並點擊生成



  生成SapphireSoc IP

• 執行workflow



  執行workflow

• 以Programmer上傳.hex



  Upload .hex

(2) Firmware

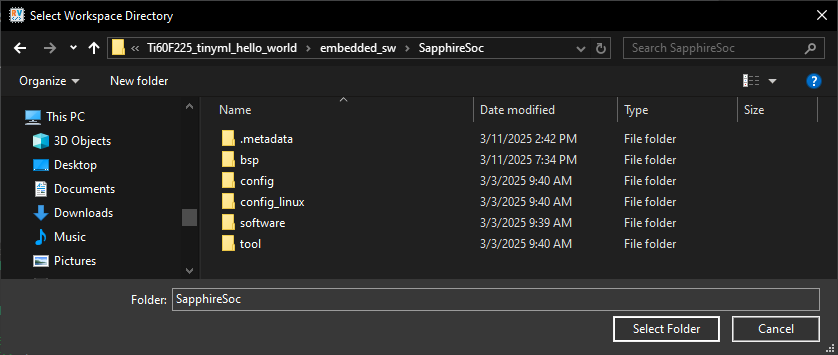

• 以Efinix RISC-V IDE開啟workspaceTi60F225_tinyml_hello_world\embedded_sw\SapphireSoc



  開啟workspace

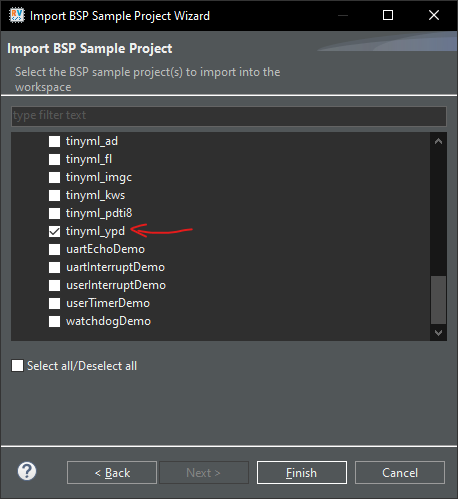

• 匯入專案(import project)，此處以tinyml_ypd(yolo person detection)為例



  Import Efinix project



  BSP location

  *BSP路徑為Ti60F225_tinyml_hello_world\embedded_sw\SapphireSoc\bsp



  選擇tinyml_ypd

• Build專案

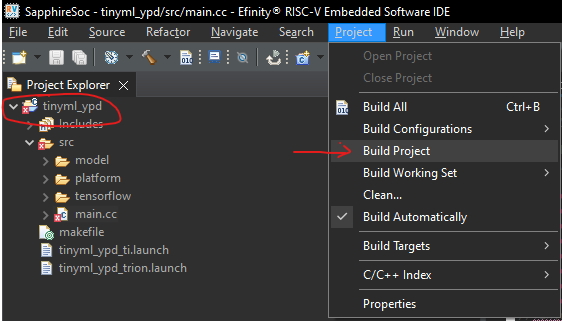

  Build project

• 執行專案



  Run project

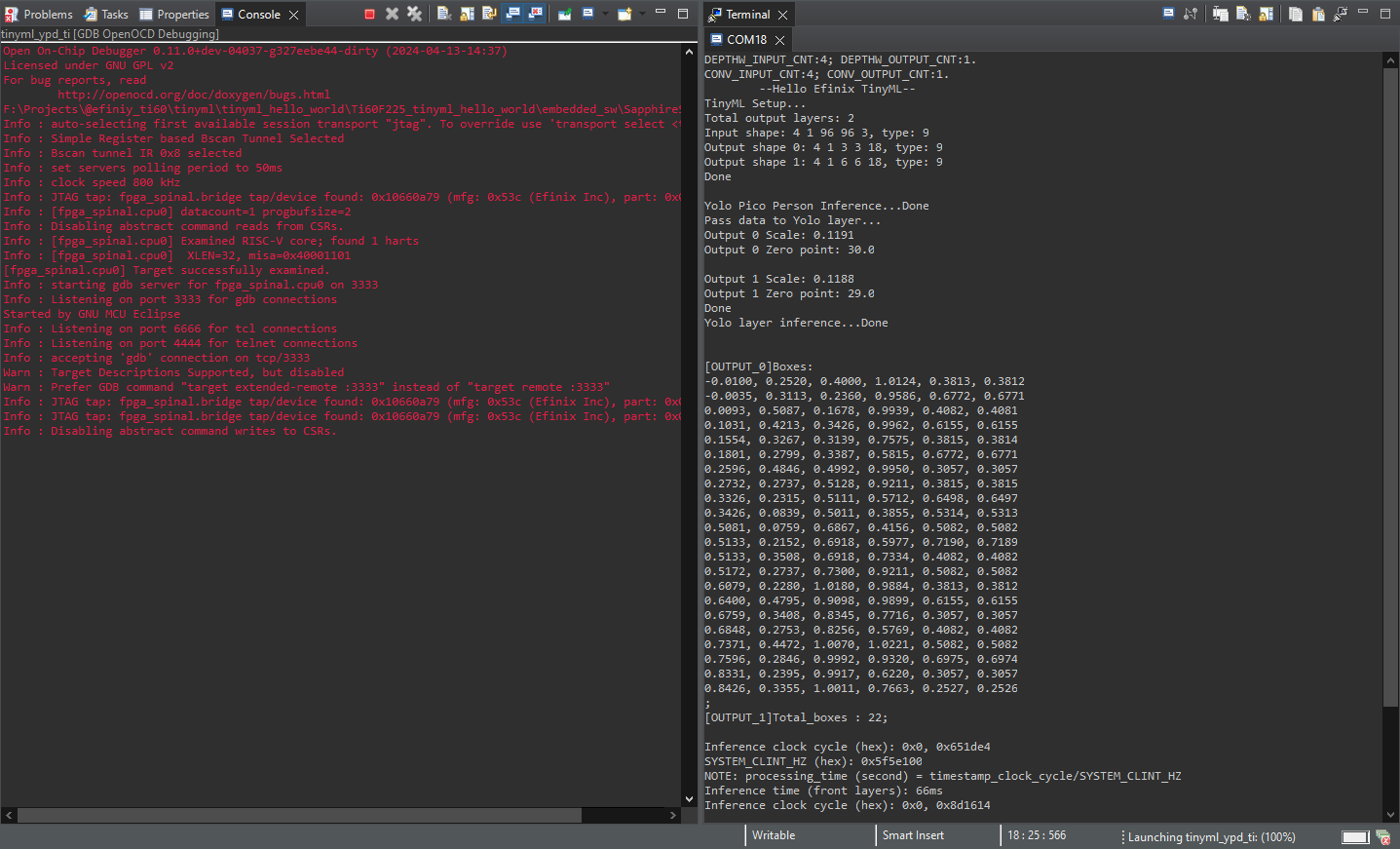

  Terminal

(3) TinyML Generator

官方範例中提供了TensorFlow Lite轉換RISC-V格式模型，並提供Efinix TinyML Accelerator加速工具，可將訓練好的.tflite模型檔案透過量化(quantization)、加速器(accelerator)等方案將其縮減成適合嵌入式系統使用的最小化模型。

使用步驟：

• 在tinyml專案中，以python執行.\tools\tinyml_generator路徑中的tinyml_generator.py來啟動GUI

  py tools\tinyml_generator\tinyml_generator.py

  注意

  首次使用可能需要額外加裝PyQt5套件

  pip install PyQt5

• 在跳出的GUI中，選擇最右下角的Open來開啟訓練好的.tflite模型

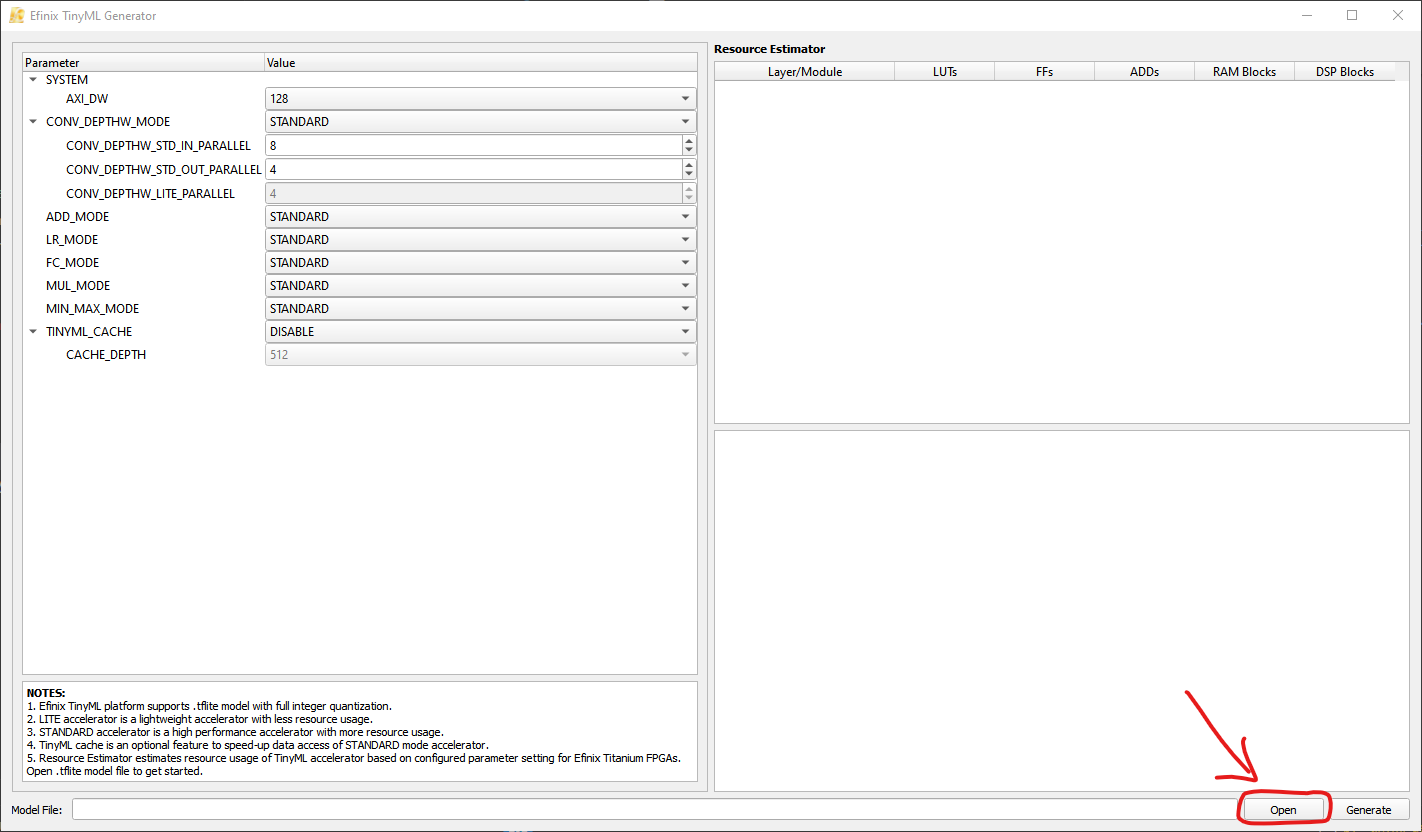

  開啟模型檔案

  本文以官方提供的預訓練模型為範例。可在tools\tinyml_generator\model路徑底下找到，此處選擇yolo_person_detect.tflite：

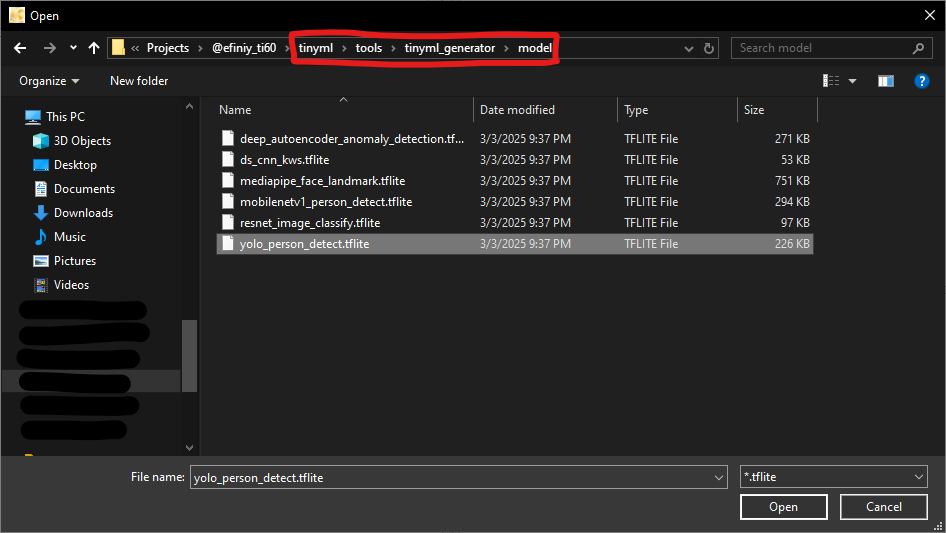

  yolo_person_detect.tflite

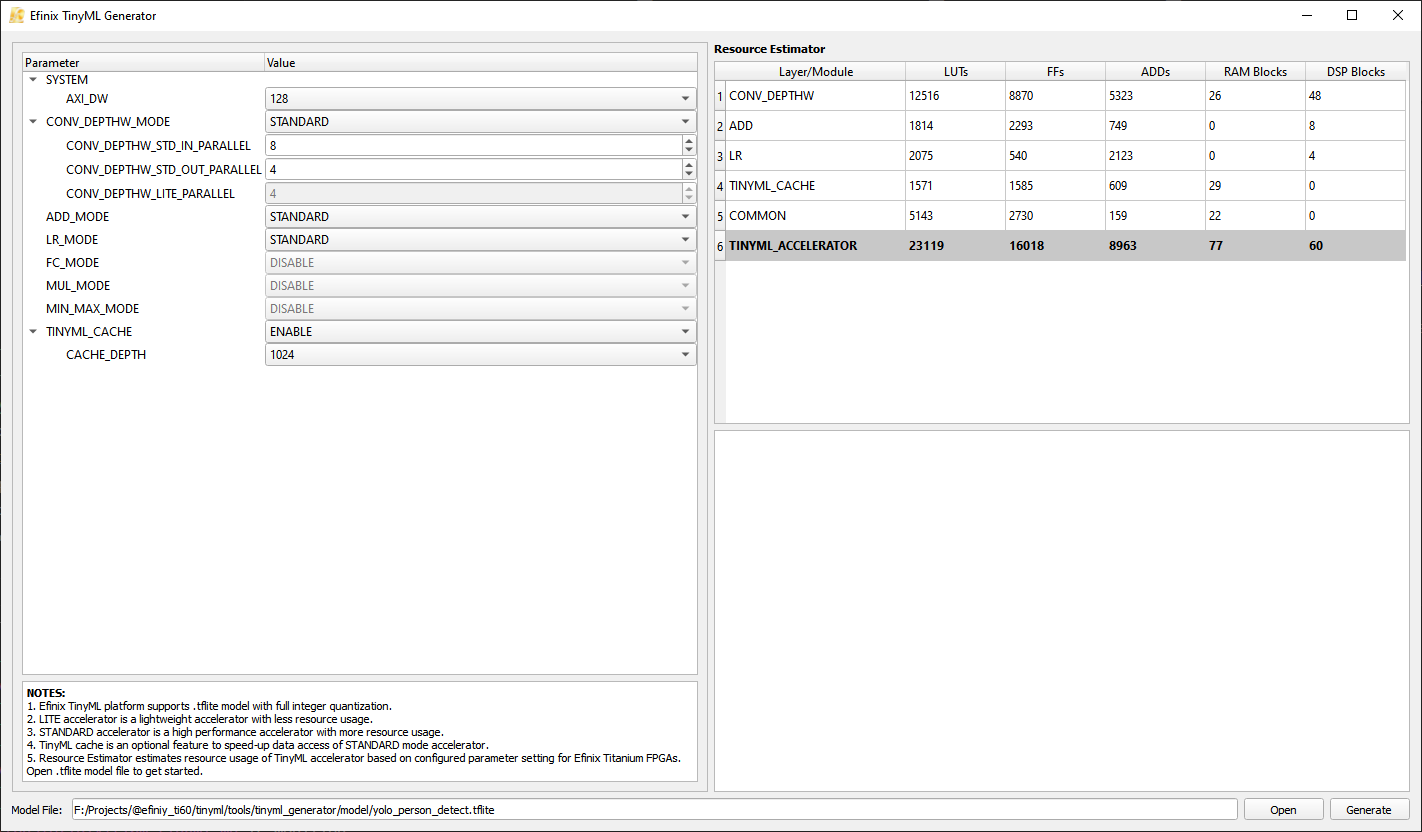

• 可在左側調整各項參數(parameter)的優化方案，而右側資源估算器(Resource Estimator)則會顯示各layer的預估生成參數數量



  參數設定及資源估算

  Layer種類優化方案選項

  可針對如捲積層(CONV)、疊加層(ADD)、全連接層(FC)等layer種類選擇加速模式

  1. STANDARD: 使用高效能(high performance)加速器但占用更多資源
  2. LITE: 使用輕量版(lightweight)加速器，減少資源消耗
  3. DISABLE: 關閉加速



  Layer種類優化方案

• 設定完畢後，按GUI右下角的Generate即可生成對應的RISC-V格式模型檔

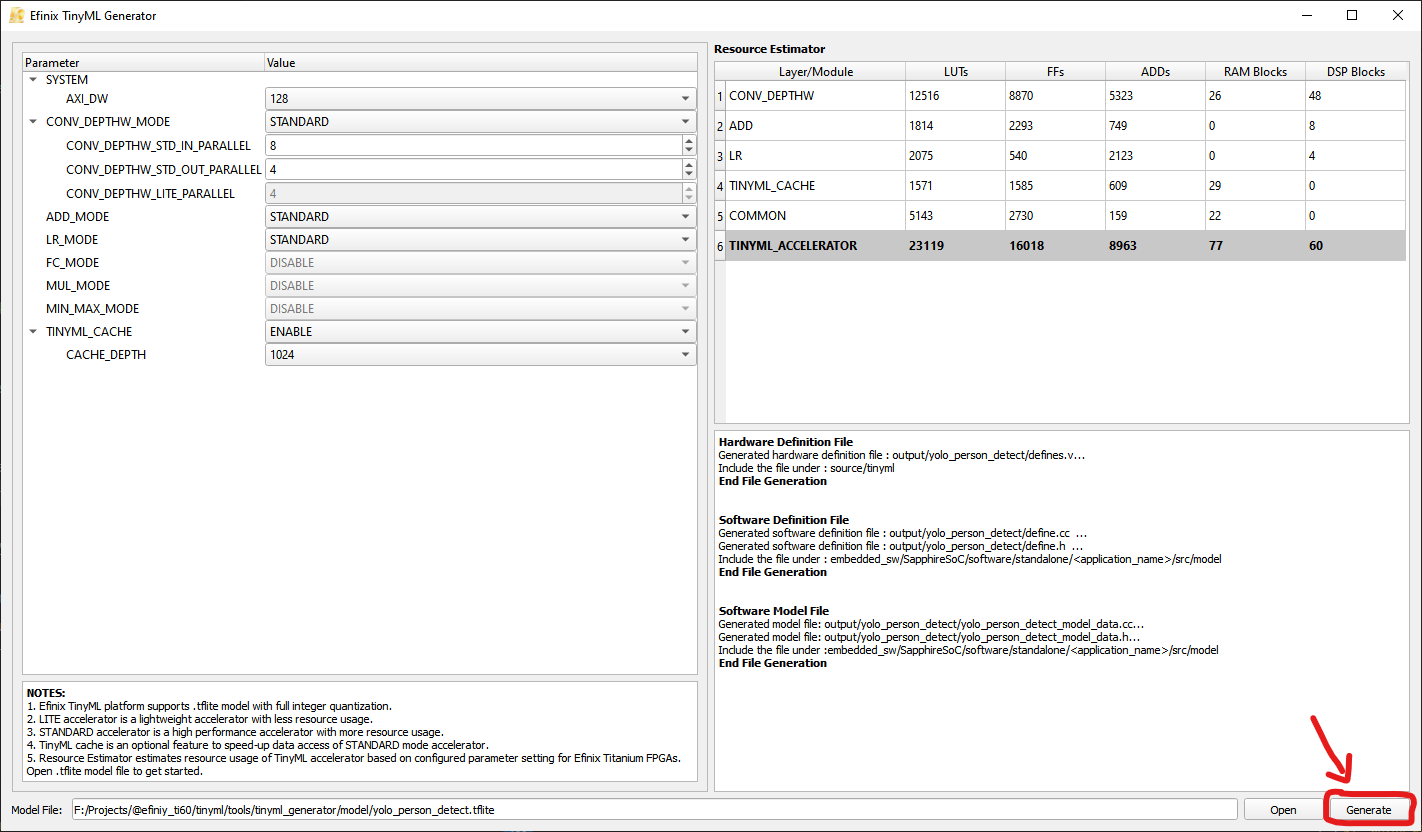

  生成RISC-V格式模型檔

  • 輸出路徑為tools\tinyml_generator\output

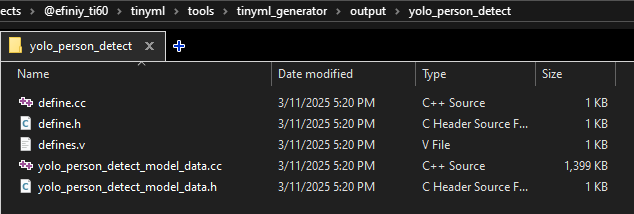

    輸出檔案路徑

• 將生成的新模型檔全部移動並覆蓋下列路徑的原檔案:
  Ti60F225_tinyml_hello_world\embedded_sw\SapphireSoc\software\standalone\tinyml_ypd\src\model

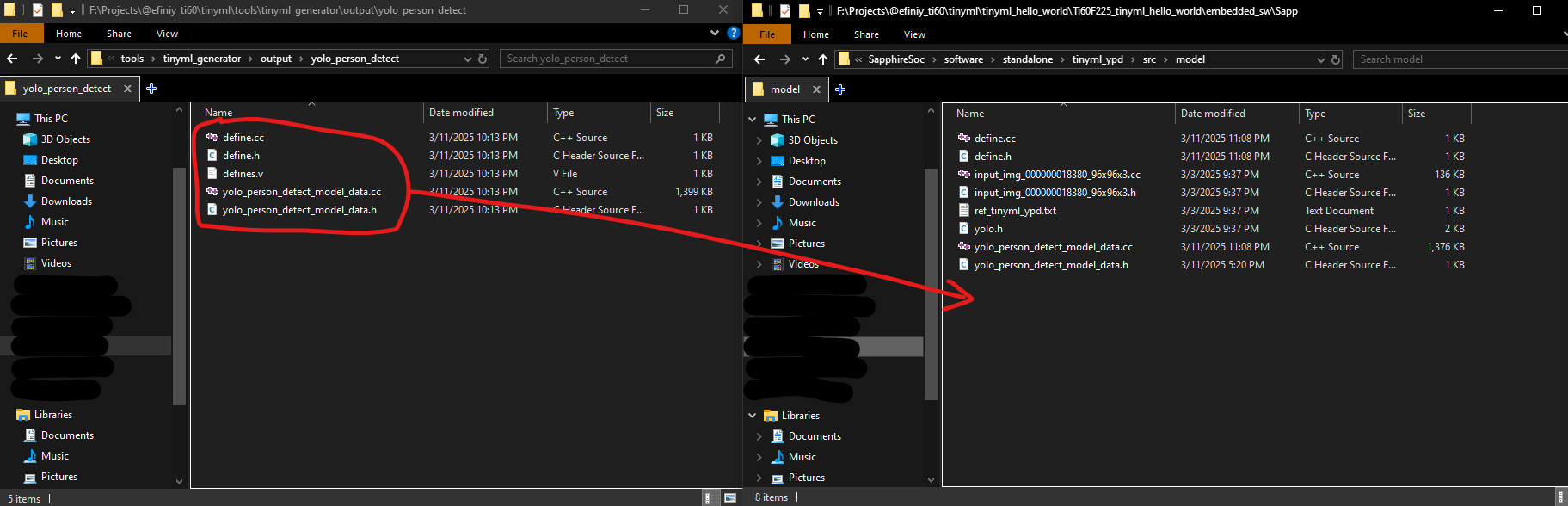

  新模型覆蓋

• 回到RISC-V IDE並再執行一次(2) TinyML Firmware的步驟 (如果還沒關掉RISC-V IDE，可再按一次run即可)

• 觀察優化前後的Inference執行時間差異

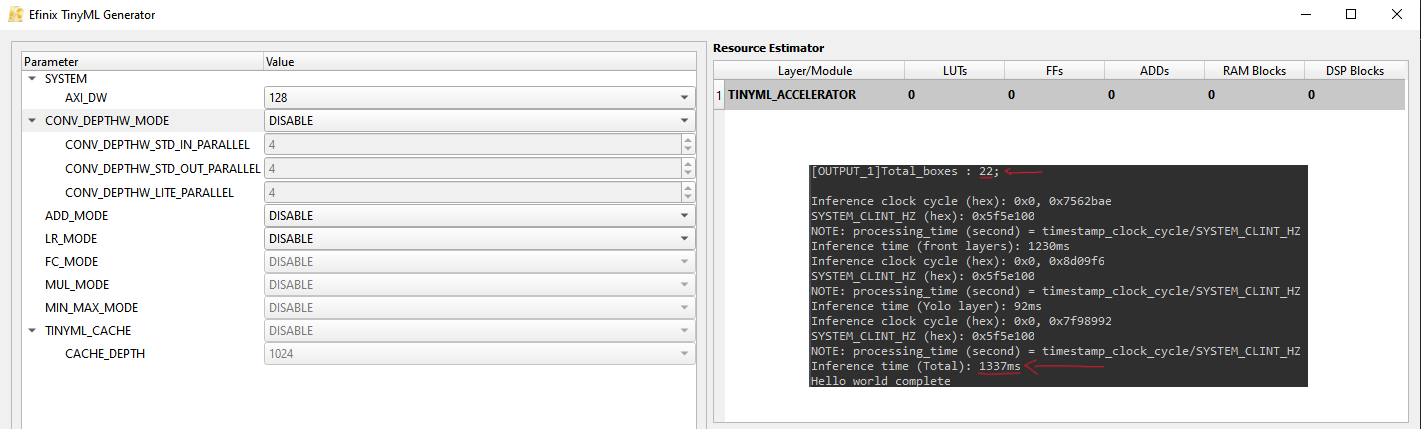

  • 全部選項未開啟，偵測到bounding box 22個、執行時間 1337ms



    全部選項未開啟

  • 開啟CONV layer的STANDARD加速模式，偵測到bounding box 22個、執行時間 246ms (約-82%)

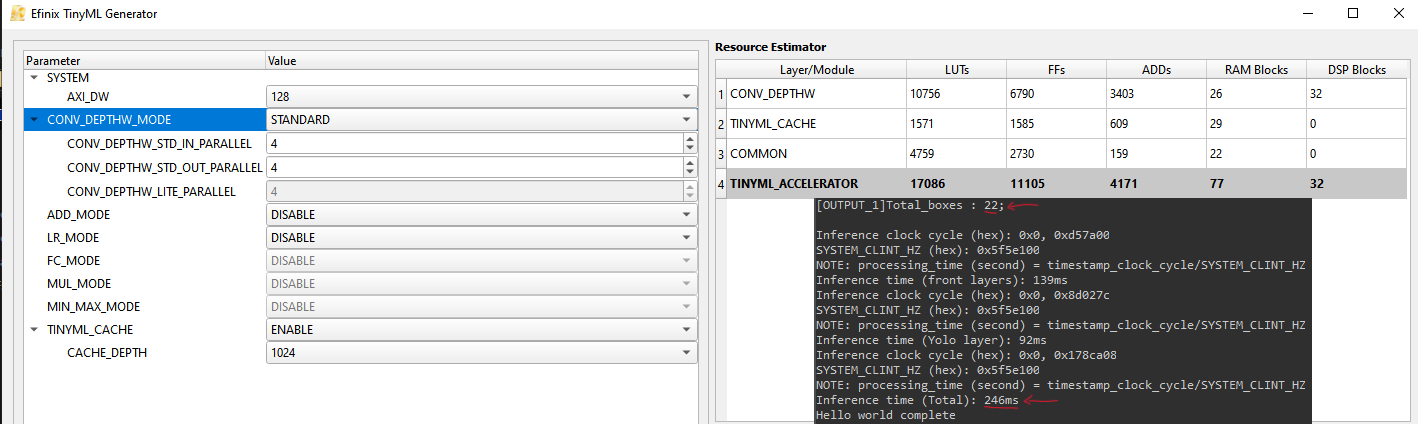

    開啟CONV layer的STANDARD加速模式，時間大幅縮短至246ms
