P4+Mininet: 建立自定義Label Routing

本文將介紹如何在Mininet中使用P4實現自定義routing。此範例使用了p4-guide[1]中的Source Routing教學作為基礎進行修改並實作Label Routing。

VM建立

請從p4-guide教學用VM下載並以VirtualBox匯入.ova。筆者使用版本為P4 Tutorials Development 2025-10-01.ova，並以VirtualBox 7.1.2執行。

預設帳號：p4、密碼：p4

基礎操作

在~/tutorials/exercises/source_routing目錄下，可找到本次範例所需的P4程式碼及相關設定檔案。專案結構及topology如下：

~/tutorials/exercises/source_routing/
├── Makefile            # Compile及執行mininet
├── topology.json       # Mininet topology設定
├── source_routing.p4   # P4程式碼
├── s1-runtime.json     # switch1 runtime設定(flow table)
├── s2-runtime.json     # switch2 runtime設定
├── s3-runtime.json     # switch3 runtime設定
├── receive.py          # 接收端(監聽)程式碼
└── send.py             # 發送端程式碼

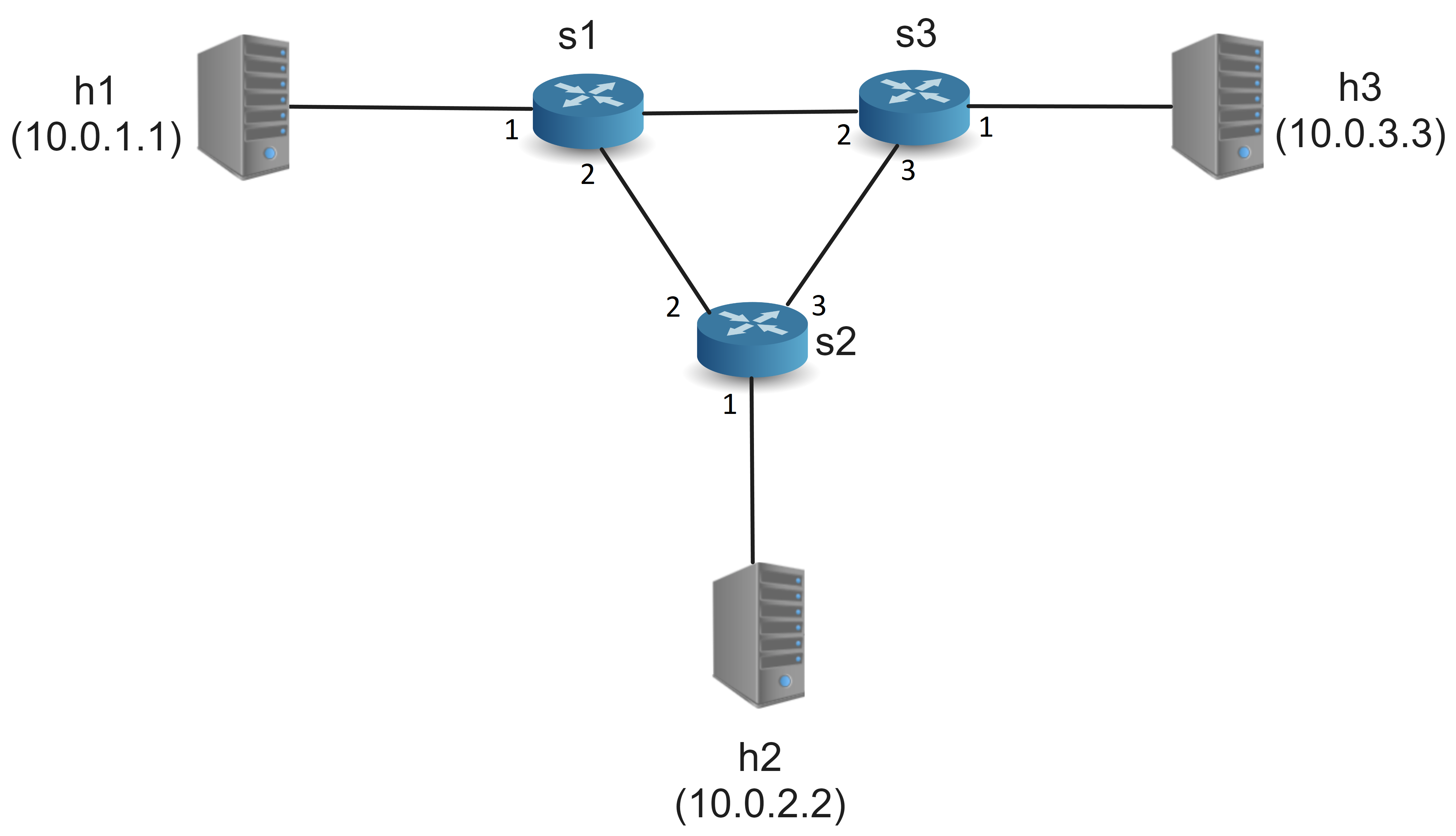

Source Routing Topology
Source Routing Topology

Tips

在專案目錄下執行make指令以編譯P4程式碼並啟動Mininet模擬器

自定義標籤路由(Label Routing)

本文範例使用 srcRoute_t 標頭中的 port 欄位作為 forwarding label，並執行兩個action：

  • label_output：將封包依照label轉發到指定埠
  • pop_label_output：移除srcRoute_t標頭，並轉發到h2。

最後，在s1與s2上個別建立自定義flow table，讓帶有標籤「1」的封包能走h1->s1->s2->h2路徑。

P4程式碼說明

在source_routing.p4中，可進行自定義標頭、解析器(Parser)、match-action table及控制器(Control)等部分。以下為主要程式碼說明：

  1. Parser

    在MyParser parser class中，新增解析srcRoutes標頭的state，並利用select語句根據bos(bottom of stack)欄位決定是否繼續解析下一個標籤或轉向IPv4標頭。

    source_routing.p4
    parser MyParser(packet_in packet,
                out headers hdr,
                inout metadata meta,
                inout standard_metadata_t standard_metadata) {

    state start {
        transition parse_ethernet;
    }

    /* Select statement */
    state parse_ethernet {
        packet.extract(hdr.ethernet);
        transition select(hdr.ethernet.etherType) {
            TYPE_SRCROUTING : parse_srcRouting;
            TYPE_IPV4       : parse_ipv4;
            default         : accept;
        }
    }

    /* Parse the label stack */
    state parse_srcRouting {
        packet.extract(hdr.srcRoutes.next);
        transition select(hdr.srcRoutes.last.bos) {
            0 : parse_srcRouting;
            1 : parse_ipv4;
        }
    }

    state parse_ipv4 {
        packet.extract(hdr.ipv4);
        transition accept;
    }
}

  2. Ingress Processing

    在MyIngress control class中，我們定義了對封包的處理邏輯，包括轉發、丟棄等行為。 其中：

    • action label_output(egressSpec_t port)負責將封包轉發到指定埠。
    • action pop_label_output(egressSpec_t port)與label_output相似，但最後會將乙太網路類型設為IPv4且移除Label。
    • table label_routing根據srcRoutes[0].port欄位進行匹配，並執行相應的action。
    source_routing.p4
    control MyIngress(inout headers hdr,
                  inout metadata meta,
                  inout standard_metadata_t standard_metadata) {

    action drop() {
        mark_to_drop(standard_metadata);
    }

    /* 'label_output' action */
    action label_output(egressSpec_t port) {
        standard_metadata.egress_spec = port;
    }

    /* 'pop_label_output' action */
    action pop_label_output(egressSpec_t port) {
        standard_metadata.egress_spec = port;
        hdr.srcRoutes.pop_front(1);
        hdr.ethernet.etherType = TYPE_IPV4;
    }

    action update_ttl(){
        hdr.ipv4.ttl = hdr.ipv4.ttl - 1;
    }

    /* Table for label routing */
    table label_routing {
        key = {
            hdr.srcRoutes[0].port : exact;
        }
        actions = {
            label_output;
            pop_label_output;
            drop;
        }
        size = 64;
        default_action = drop;
    }

    /* Apply block logic */
    apply {
        if (hdr.srcRoutes[0].isValid()){
            label_routing.apply();
            if (hdr.ipv4.isValid()){
                update_ttl();
            }
        } else {
            drop();
        }
    }
}

Table Entry設定

在s1-runtime.json中，將剛剛建立的 label_routing table及 label_output action加入table_entries中，使Switch 1將標籤「1」的封包轉發到 port 2：

s1-runtime.json
{
  "target": "bmv2",
  "p4info": "build/source_routing.p4.p4info.txtpb",
  "bmv2_json": "build/source_routing.json",
  "table_entries": [
    {
      "table": "MyIngress.label_routing",
      "match": {
        "hdr.srcRoutes[0].port": 1
      },
      "action_name": "MyIngress.label_output",
      "action_params": {
        "port": 2
      }
    }
  ]
}

在s2-runtime.json中，使Switch 2將標籤「1」的封包轉發到 port 1，並且改使用 pop_label_output action 將標籤部分移除：

s2-runtime.json
{
  "target": "bmv2",
  "p4info": "build/source_routing.p4.p4info.txtpb",
  "bmv2_json": "build/source_routing.json",
  "table_entries": [
    {
      "table": "MyIngress.label_routing",
      "match": {
        "hdr.srcRoutes[0].port": 1
      },
      "action_name": "MyIngress.pop_label_output",
      "action_params": {
        "port": 1
      }
    }
  ]
}

執行範例

在Mininet中，我們使用send.py程式從h1發送帶有標籤的封包到h2，並使用receive.py程式在h2監聽接收封包。

名稱修改

可將send.py及receive.py中的SourceRoute名稱全部改為LabelRoute以符合本文label routing功能。

*此更改僅會讓console輸出名稱更符合功能，並不會影響程式邏輯。

send.py
# class SourceRoute(Packet):
class LabelRoute(Packet): # 改名
   fields_desc = [ BitField("bos", 0, 1),
                   BitField("port", 0, 15)]
receive.py
# class SourceRoute(Packet):
class LabelRoute(Packet): # 改名
   fields_desc = [ BitField("bos", 0, 1),
                   BitField("port", 0, 15)]
# class SourceRoutingTail(Packet):
class LabelRoutingTail(Packet): # 改名
   fields_desc = [ XShortField("etherType", 0x800)]

  1. 編譯並啟動Mininet，分別開啟h1和h2的terminal：

    make
# ...compile and start mininet
mininet> xterm h1 h2

  2. 在terminal中執行接收程式：

    • h2啟動接收端

      Node: h2
      python3 receive.py

    • h1啟動發送端

      Node: h1
      python3 send.py 10.0.0.2

      開啟後，輸入1以將封包從h1按照我們定義的label routing轉發到h2，其packet應為如下 (注意[ ]內的port代表label)：

      h1 -> s1,port1
  {eth, [bos=1, port=1], ip}
s1,port2 -> s2,port2
  {eth, [bos=1, port=1], ip}
s2,port1 -> h2
  {eth, ip}

參考

  1. Fingerhut, A. (n.d.). p4-guide: Guide to p4lang repositories and some other public info about P4. ↩︎
